F9F (航空機)
F9F パンサー/クーガー
F9Fパンサー/クーガー(Grumman F9F Panther/Cougar)は、アメリカ海軍が初めて採用し、使用したグラマン社の艦上ジェット戦闘機である。機体はワイルドキャット以来のグラマン社の製品らしく頑丈で実用性に重点を置き、円形断面の太く短い胴体に直線翼を組み合わせた手堅い設計となっていた。直線翼のF9F-2、F9F-5と、後退翼を持つ改良型のF9F-6、F9F-7、F9F-8が存在する。
F9F パンサー[編集]
グラマン社において、ジェット戦闘機の開発は1943年から開始されており、1946年4月には双発複座のG-75案がXF9F-1としてアメリカ海軍から発注されている。これは1946年12月に単発単座のG-79案に発展したため、XF9F-1はキャンセルとなり、G-79案をXF9F-2として開発が続行された。XF9F-2は3機が製作され、1947年11月21日に初飛行している。XF9F-2は量産化が決定され、F9F-2として1949年から配備が開始された。
パンサーは朝鮮戦争に投入されたが、直線翼で構成された機体デザインは、ジェット戦闘機としては明らかに古い設計思想に基づいたものであり、空力的な性能において同世代のライバル機より劣っていた。結果、戦闘機としてよりも、主に対地攻撃機の代用として運用される事となった。しかしながら、性能差を搭乗員の技量でカバーするなどしてMiG-15を含む多数の敵機を撃墜しており、朝鮮戦争を通じて戦闘で失われた64機のF9Fのうち、空中戦で撃墜されたものはたった1機のみであった。1950年11月9日には、米海軍のW.T.エイメン少佐がF9F-2でMiG-15を撃墜し、米海軍初のジェット機撃墜を成し遂げている。朝鮮戦争休戦後は、改良型のクーガーと交代する形で第一線を退き、主に無人標的機として使用された。

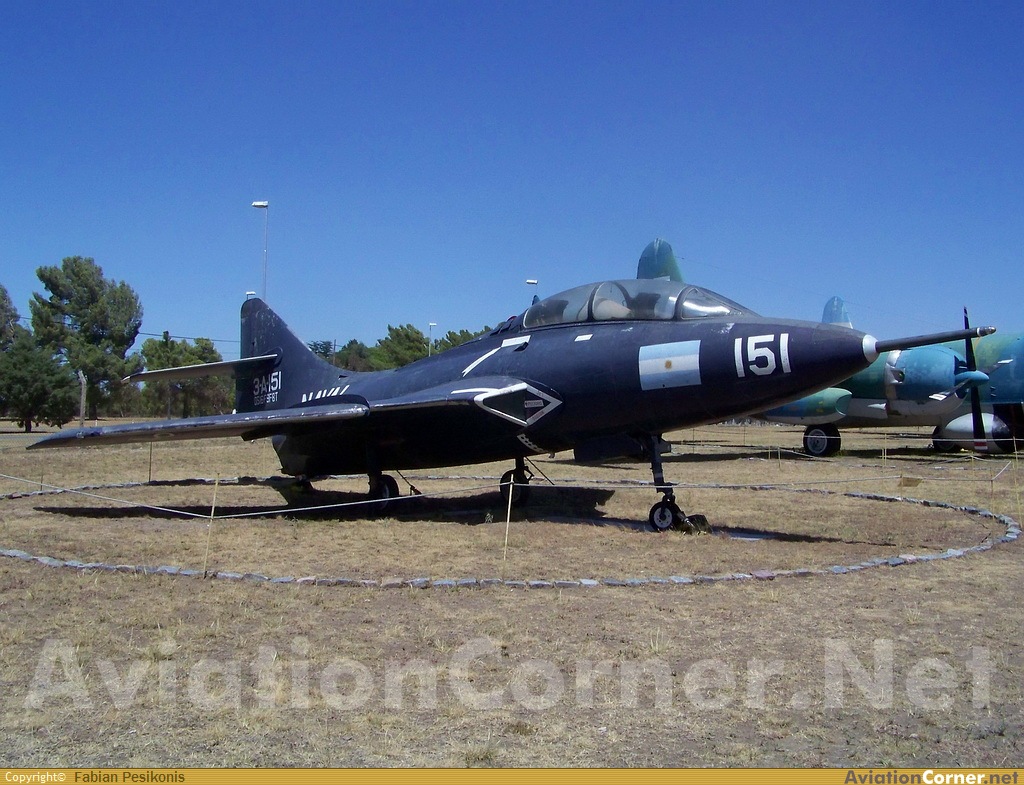

アルゼンチン海軍は、1957年に中古のF9F-2を24機、加えて1962年に新品のTF-9Jを2機購入し2個飛行隊を編成、南米の海軍で初めてのジェット機部隊となった。
スペック[編集]
| 機体名 | F9F-2[1] | F9F-5[2] |
|---|---|---|
| 全長 | 37ft 3in (11.35m) | 38ft 10in (11.84m) |
| 全幅 | 38ft (11.58m) | |
| 全高 | 11ft 4in (3.45m) → 16ft 11in (5.16m) ※主翼折り畳み時 | 12ft 3in (3.73m) → 16ft 9in (5.11m) ※主翼折り畳み時 |
| 翼面積 | 250ft² (23.23m²) | |
| 空虚重量 | 9,303lbs (4,220kg) | 10,147lbs (4,603kg) |
| 総重量 | 14,235lbs (6,457kg) | 15,359lbs (6,967kg) |
| 燃料 | 683gal (2,585ℓ) | 763gal (2,888ℓ) |
| エンジン | Pratt & Whitney J42-P-8 (推力:25.58kN) ×1 | Pratt & Whitney J48-P-6 (推力:31.14kN) ×1 |
| 最高速 | 500kn/S.L. (926km/h 海面高度) | 525kn/S.L. (972km/h 海面高度) |
| 上昇力 | 海面高度 6,000ft/m (30.48m/s) | |
| 実用上昇限度 | 43,400ft (13,228m) | 42,500ft (12,954m) |
| 航続距離 | 1,175n.mile (2,176km) ※2×120galタンク搭載時 | 1,130n.mile (2,093km) ※2×120galタンク搭載時 |
| 武装 | AN/M3 20mm機関砲×4 (F9F-2:各門200発、F9F-5:各門190発) | |
| 爆装 | HVAR×6 または 1,000lbs (454kg)爆弾×2 または ナパーム弾×2 | |
各型[編集]
-2型から-5型まで試作機を含めて合計1,388機
- XF9F-1
- G-75案。双発複座。計画のみ。ウェスティングハウス J30搭載予定。試作2機の発注がなされた。
- XF9F-2
- G-79案。単発単座。試作機。3機製造。
- 試作1号機
- ロールス・ロイス ニーン搭載。
- 試作2・3号機
- アリソン J33搭載。
- F9F-2
- 初期量産型。1948年初飛行。プラット・アンド・ホイットニー J42-P-6(ロールス・ロイス ニーンのライセンス生産品)搭載。562機製造。
- F9F-2D
- 無人標的機型。
- F9F-2P
- 写真偵察機型。非武装。
- XF9F-3
- XF9F-2 試作3号機を改装。J33-A-8搭載。エンジン試験用。
- F9F-3
- J33搭載。54機製造。J33の不調により後に全機がJ42に換装しF9F-2仕様に改修。
- XF9F-4
- -4型の試作機。2機製造。
- F9F-4
- 胴体を60cm延長。垂直尾翼を上方に30cm延長。J33-A-16搭載。109機製造。J33の不調によりほとんどがJ42に換装しF9F-5仕様に改修。
- XF9F-5
- -5型の試作機。1機製造。
- F9F-5
- -4型と同じ機体にプラット・アンド・ホイットニー J48-P-4/P-6A(ロールス・ロイス テイのライセンス生産品)搭載。616機製造。少数の最終型はJ48-P-8搭載。
- F9F-5P
- 写真偵察機型。非武装。長い機首。36機製造。
- F9F-5KD
- 無人標的機型。-5型および-5P型からの改修。1962年以降DF-9Eと呼称。
F9F クーガー[編集]
クーガーは、パンサーの主翼を直線翼から後退翼に改良した機体である。朝鮮戦争で活躍したパンサーは頑丈で信頼性が高く扱い易い機体ではあったが、敵である東側諸国が使用するMiG-15やアメリカ空軍のF-86等の後退翼を有する戦闘機に比べると性能面で見劣りがした。そのため、アメリカ海軍はグラマン社にパンサーの後退翼化を要請した。
グラマン社は1947年の段階で、F9Fの後退翼機案を検討しており、これを基にF9F-6として開発することとなった。しかし、広大な滑走路を使用出来る陸上機と異なり、限られたスペースしかない航空母艦からの離発艦をこなさなければならない艦上機は直線翼と比し、後退翼は不利であったが、大型フラップ、自動スラット、スポイラーを導入することにより、パンサーの性能を凌ぐ艦上戦闘機となった。初飛行は1951年9月20日。1952年から部隊配備が始まり、60年代初めに戦闘機型が退役した後も、練習機や連絡機として1974年まで使用された。またアメリカがベトナム戦争に参戦した後、複座練習機型TF-9Jが1965年から1967年頃までFAC(前線航空管制任務)に投入されていた。
なお、クーガーの後継機となったグラマンF11Fタイガーは、開発当初、予算対策上F9F-8やF9F-9の名称を持っていた。
スペック[編集]
| 機体名 | F9F-6[3] |
|---|---|
| 全長 | 40ft 11in (12.47m) |
| 全幅 | 34ft 6in (10.52m) |
| 全高 | 12ft 4in (3.76m) |
| 翼面積 | 300ft² (27.87m²) |
| 空虚重量 | 11,483lbs (5,209kg) |
| 総重量 | 離陸重量:18,450lbs (8,369kg) 戦闘重量:16,244lbs (7,368kg) |
| 最大離陸重量 | 21,000lbs (9,525kg) |
| 燃料 | 離陸重量:919gal (3,479ℓ) 戦闘重量:551gal (2,086ℓ) |
| エンジン | Pratt & Whitney J48-P-8 (推力:32.25kN) ×1 |
| 最高速度 | 568kn/S.L. (1,052km/h 海面高度) |
| 上昇能力 | 6,750ft/m S.L. (34.29m/s 海面高度) |
| 実用上昇限度 | 45,000ft (13,716m) |
| 航続距離 | 810n.mile (1,500km) |
| 武装 | 20mm機関砲×4 (各門190発) |
| 機体名 | F9F-8[4] | ||
|---|---|---|---|
| 乗員 | 1名 | ||
| ミッション | General Purpose Fighter(1) | General Purpose Fighter(2) | Low Alt. Attack |
| 全長 | 41ft 9in (12.73m) | ||
| 全幅 | 34ft 6in (10.52m) | ||
| 全高 | 12ft 3in (3.73m) | ||
| 翼面積 | 337ft² (31.31m²) | ||
| 空虚重量 | 11,866lbs (5,382kg) | ||
| 離陸重量 | 20,098lbs (9,116kg) | 23,511lbs (10,664kg) | 24,763lbs (11,232kg) |
| 戦闘重量 | 17,328lbs (7,860kg) | 19,738lbs (8,953kg) | 20,990lbs (9,521kg) |
| 搭載燃料[5] | 離陸重量:1,063gal (4,024ℓ) 戦闘重量:640gal (2,422ℓ) |
離陸重量:1,363gal (5,160ℓ) 戦闘重量:812gal (3,074ℓ) |
離陸重量:1,363gal (5,160ℓ) 戦闘重量:812gal (3,074ℓ) |
| 携行装備 | ― | サイドワインダー×4 | 500lbs爆弾×4 |
| エンジン | Pratt & Whitney J48-P-8A (推力:32.25kN) ×1 | ||
| 最高速度[6] | 562kn/2,000ft (1,041km/h 高度610m) | 486kn/20,000ft (900km/h 高度6,096m) | 522kn/10,000ft (967km/h 高度3,048m) |
| 上昇能力[7] | 5,750ft/m S.L. (29.21m/s 海面高度) | 4,100ft/m S.L. (20.83m/s 海面高度) | 4,600ft/m S.L. (23.37m/s 海面高度) |
| 実用上昇限度 | 42,500ft (12,954m) | 35,800ft (10,912m) | 38,800ft (11,826m) |
| 航続距離 | 1,050n.mile (1,945km) | 830n.mile (1,537km) | 1,140n.mile (2,111km) |
| 戦闘行動半径 | 385n.mile (713km) | 410n.mile (759km) | 435n.mile (806km) |
| 固定武装 | AN/M3 20mm機関砲×4 (各門190発)、AN/M3 20mm機関砲×2 (F9F-8T) | ||
| 外部武装 | HVAR×6 または 1,000lbs (454kg) 爆弾×2 or 500lbs (227kg) 爆弾×4 または AIM-9B/D サイドワインダー×4 | ||
各型[編集]
- F9F-6
- F9F-5を基に後退翼としたもの。646機製造。1962年以降F-9Fと呼称。
- F9F-7
- J33-A-16A搭載。168機製造。1962年以降F-9Hと呼称。
- F9F-8
- 胴体を延長など。662機製造。1962年以降F-9Jと呼称。
- F9F-8P
- 写真偵察機型。非武装。武装の他はF9F-8と同じ。110機製造。1962年以降RF-9Jと呼称。
- F9F-8T
- 練習機型。400機製造。1962年以降TF-9Jと呼称。
登場作品[編集]
- 『極地からの怪物 大カマキリの脅威』
- アメリカ海軍のパンサーが登場。エセックス級航空母艦「オリスカニー」などの艦載機が、アメリカ本土へ向けて飛行する巨大カマキリを対空レーダーが探知したことを受けてスクランブル発進し、飛行中の巨大カマキリをHVARロケット弾で攻撃する。
脚注[編集]
- ^ F9F-2 Panther Specifications
- ^ F9F-5 Panther Specifications
- ^ F9F-6 Cougar Specifications
- ^ F9F-8 Cougar Specifications
- ^ 搭載可能燃料は機体内燃料タンクに1,063gal (4,024ℓ)、落下増槽タンクを150gal (568ℓ) ×2の合計1,363gal (5,160ℓ)
- ^ Max speed/altitude (TAKE-OFF LOADING CONDITION)
General Purpose Fighter(1):558kn/S.L. (1,033km/h 海面高度)
General Purpose Fighter(2):465kn/15,000ft (861km/h 高度4,572m)
Low Alt. Attack:507kn/11,000ft (939km/h 高度3,353m) - ^ Rate of climb at S.L. + Time:S.L. to 20,000ft & 30,000ft (TAKE-OFF LOADING CONDITION)
General Purpose Fighter(1):4,800ft/m S.L. (24.38m/s 海面高度)、20,000ft (6,096m) まで4分48秒、30,000ft (9,144m) まで8分18秒
General Purpose Fighter(2):3,100ft/m S.L. (15,75m/s 海面高度)、20,000ft (6,096m) まで7分42秒、30,000ft (9,144m) まで15分30秒
Low Alt. Attack:3,300ft/m S.L. (16.76m/s 海面高度)、20,000ft (6,096m) まで7分24秒、30,000ft (9,144m) まで13分24秒
| ||||||||||||||||||
| ||||||||||||||
